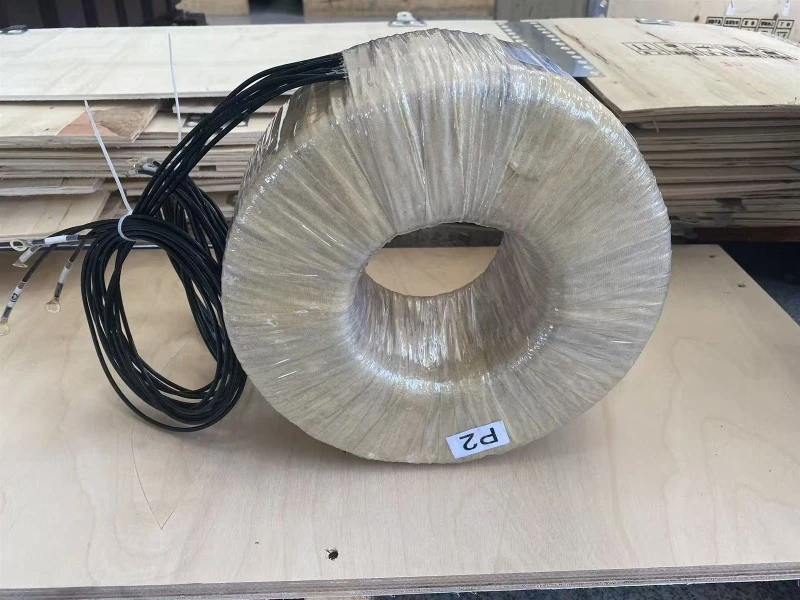

نظرة عامة على المحولات الحالية









محول التيار (CT) هو نوع متخصص من المحولات يعمل على مبدأ الحث الكهرومغناطيسي، ويستخدم بشكل أساسي لقياس التيار وحمايته في أنظمة الطاقة الكهربائية. وتتمثل وظيفتها الأساسية في خفض التيار العالي بشكل متناسب من الجانب الأساسي (دائرة الجهد العالي أو التيار العالي-) إلى تيار قياسي أقل بكثير على الجانب الثانوي (عادة 5 أمبير أو 1 أمبير)، مع توفير العزل الكهربائي بين الدائرتين لضمان السلامة التشغيلية. يتم توصيل اللف الأولي لـ CT في سلسلة مع الدائرة التي تحمل التيار المراد قياسه، ويتم توصيل اللف الثانوي بأدوات القياس أو المرحلات الواقية أو الأجهزة الأخرى. من خلال نسبة دوران دقيقة، يقوم التيار الثانوي بتكرار حجم ومرحلة التيار الأساسي بدقة، وبالتالي توفير مصدر إشارة موثوق به لمراقبة النظام، وقياس الطاقة، وحماية التتابع، والتحكم الآلي.



















يعتمد مبدأ تشغيل المحول الحالي (CT) علىمبدأ الحث الكهرومغناطيسي. يمكن فهمه على أنه نوع خاص من "المحولات".

وفيما يلي شرح مفصل لمبدأ العمل الأساسي:

1. الهيكل الأساسي

• اللف الأولي:أثناء القياس، عادةً ما يتم توصيل الملف الأولي مباشرةً على التوالي مع الدائرة التي يجب قياس التيار فيها. في بعض الأحيان، يكون الملف الأولي مجرد موصل واحد (قضيب التوصيل) يمر عبر قلب المحول.
• جوهر:مصنوعة من صفائح فولاذية من السيليكون -مكدسة وعالية النفاذية (أو مواد مغناطيسية أخرى) لتكوين دائرة مغناطيسية مغلقة.
• اللف الثانوي:يتم لفه حول القلب ويتم توصيله على التوالي باستخدام أدوات القياس (مثل أجهزة قياس التيار الكهربائي، وعدادات الواط-ساعة) أو مرحلات الحماية. عادة ما يكون له العديد من المنعطفات.



2. العملية الفيزيائية

عندما التيار المتردديتدفق عبر الجانب الأساسي، ويولد تدفقًا مغناطيسيًا متناوبًا Φ في القلب. يرتبط هذا التدفق المتناوب مع دورات الملف الثانوي، ووفقًا لـقانون فاراداي للحث الكهرومغناطيسي، يستحث قوة دافعة كهربائية في الملف الثانوي. عندما يشكل الملف الثانوي حلقة مغلقة (متصلة بأداة)، ينشأ تيار ثانوييتم إنتاجه.



3. علاقة التحول الحالية

يتبع محول التيار المثالي مبدأ توازن القوة المغناطيسية (MMF):


أين:

هو عدد اللفات في الملف الأولي (عادةً ما يكون قليلًا، وأحيانًا دورة واحدة فقط)؛

هو عدد اللفات في الملف الثانوي (عادة كثيرة).

ومن هذا يمكننا أن نستنتج:


هنا،هونسبة المنعطفات(أو نسبة التحول).

ببساطة:

• غاية:لتقليل التيار الكبير في خط الطاقة بشكل متناسب إلى تيار موحد أصغر (عادةً5Aأو1A) مناسبة لأدوات القياس والتشغيل الآمن.
• العلاقة العكسية:يتناسب حجم التيارات الأولية والثانوية عكسيا مع عدد دوراتها. يؤدي عدد أقل من اللفات الأولية والمزيد من اللفات الثانوية إلى انخفاض أكبر في التيار.



4. السمة الرئيسية: يجب عدم فتح الجانب الثانوي أبدًا

هذا هو الفرق الأكثر أهمية بين محول التيار ومحول الجهد العادي:

• المحول العادي (مثل محول الجهد):يحدد الجهد الأساسي التدفق، ويؤثر الحمل الثانوي على التيار الأساسي.
• المحول الحالي:التيار الابتدائييتم تحديده من خلال الحمل على الدائرة الرئيسية وهومستقلة عن الجانب الثانوي.

إذا أصبح الجانب الثانوي مفتوحًا-مدارًا أثناء تدفق التيار في الجانب الأساسي:

• تدفق التدفق:القوة الدافعة المغناطيسيةعادة ما يتم مقاومة التيار الناتج عن التيار الأولي بواسطة MMF الثانوي(رصيد MMF). إذا فتح الثانوي، ولم يتبق سوى التدفق المغناطيسي الهائل الناتج عنفي القلب.
• التشبع الأساسي:يؤدي هذا التدفق الضخم إلى تشبع النواة بسرعة، مما يسبب تباطؤًا كبيرًا وخسائر في التيار الدوامي. يؤدي هذا إلى توليد حرارة شديدة ويمكن أن يحرق المحول.
• خطر الجهد العالي:اللف الثانوي له العديد من المنعطفات. تحت تأثير التدفق المغناطيسي الكبير المتناوب، يتم حث جهد مرتفع للغاية (يحتمل آلاف الفولتات). وهذا يشكل تهديدًا خطيرًا لسلامة المشغل ويمكن أن يؤدي إلى تلف عزل المعدات.







ملخص

يستخدم محول التيار الحث الكهرومغناطيسي لتخفيض تيار أولي كبير بشكل متناسب إلى تيار ثانوي أصغر بناءً على نسبة اللفات، لاستخدامه بواسطة الأدوات وأجهزة الحماية.يجب أن يظل الجانب الثانوي دائمًا في حالة دائرة قصر- (على سبيل المثال، متصل بأدوات ذات مقاومة منخفضة- أو كتل قصر)، ويجب تأريض أحد الأطراف بشكل موثوق لمنع مخاطر الجهد العالي-.



1. تطبيقات الحماية

توفر الأشعة المقطعية إشارات تيار الخلل إلى المرحلات، مما يضمن العزل السريع للمعدات المعيبة.

• الحماية التفاضلية (الحماية الأولية):تقارن الأشعة المقطعية على جانبي الجهد المنخفض والجهد المنخفض التيارات. يؤدي حدوث خطأ داخلي إلى حدوث خلل في التوازن، مما يؤدي إلى حدوث رحلة. يتطلب دقة عالية-، وأشعة مقطعية مضادة للتشبع-.
• حماية التيار الزائد (النسخ الاحتياطي):تكتشف الأشعة المقطعية التيارات التي تتجاوز العتبة، وتقوم بتنشيط المرحلات بعد تأخير زمني.
• الحماية من الأخطاء الأرضية:يشير تيار التسلسل - الصفري (من CTs) إلى أخطاء أرضية، مما يؤدي إلى إجراء الترحيل.
• حماية الزائد:تقوم أجهزة CT بمراقبة التيار الزائد المستمر، وإصدار إنذارات أو رحلات لمنع الضرر الحراري.

2. القياس والقياس

توفر CTs التيار للتوعية التشغيلية والمعاملات التجارية.

• مراقبة الحمل:يغذي مقاييس التيار -لمراقبة الحمل في الوقت الفعلي.
• قياس الطاقة:مع PTs، يوفر مدخلات لمقاييس الواط وعدادات الطاقة لتدفق الطاقة وعامل الطاقة والفواتير. يتطلب فئات دقة عالية (0.2، 0.5S).

3. التحكم والمراقبة

يعتمد التحكم الآلي على إشارات الأشعة المقطعية.

• التحكم في نظام التبريد:يقوم تيار CT بتشغيل مراوح/مضخات التبريد بناءً على الحمل للحفاظ على درجة الحرارة.
• OLTC ومراقبة الحالة:تساعد بيانات التصوير المقطعي المحوسب في تنظيم مبدل الصنبور وتغذي مسجلات الأخطاء/أنظمة المراقبة لتقييم الصحة.

4. التزامن والتوازي

توفر الأشعة المقطعية معلومات زاوية الطور والحجم لمزامنة المرحلات، مما يضمن الاتصال الآمن للمحول بأشرطة التوصيل الحية.





ملخص

طلب	الوظيفة الرئيسية	متطلبات التصوير المقطعي
حماية	اكتشاف الأخطاء (التفاضلية، التيار الزائد، الأرضي)	دقة عالية،-مضادة للتشبع، وموثوقية
القياس	مراقبة الأحمال، وفواتير الطاقة	دقة عالية (0.2/0.5S)، الخطية
يتحكم	بدء التبريد، اضغط على إدخال المغير، والرصد	خطية جيدة، استجابة التردد
التزامن	موازية آمنة	المرحلة والحجم دقيقة

لا غنى عن CTs لتشغيل المحولات بشكل آمن وموثوق وفعال.



1. سلامة الأفراد والمعدات

• العزلة الكلفانية:توفر أجهزة CT عزلًا كهربائيًا كاملاً بين الدائرة الأولية ذات الجهد العالي- والمعدات الثانوية ذات الجهد المنخفض- (العدادات والمرحلات). وهذا يحمي المشغلين وأفراد الصيانة من الفولتية العالية الخطيرة.
• التيارات المنخفضة الموحدة:فهي تحول آلاف الأمبيرات إلى قيم آمنة وموحدة (5A أو 1A)، مما يسمح باستخدام أجهزة قياسية ذات جهد منخفض- وأجهزة حماية.

2. المراقبة الدقيقة والفواتير

• القياس الدقيق:تعمل أجهزة CT عالية الدقة (الفئات 0.2، 0.5S) على تمكين القياس الدقيق لتيار الحمل، مما يضمن الحصول على بيانات تشغيلية موثوقة.
• قياس الإيرادات:فهي تسهل المحاسبة الدقيقة للطاقة وإعداد الفواتير العادلة بين المرافق والعملاء من خلال توفير إشارات تيار دقيقة لأجهزة قياس الواط- بالساعة.

3. تعزيز الحماية وتخفيف الأخطاء

• الكشف السريع عن الأخطاء:تتيح CTs مخططات حماية عالية السرعة مثل الحماية التفاضلية، والتي يمكنها اكتشاف أخطاء المحولات الداخلية بالمللي ثانية وبدء التعثر قبل حدوث أضرار كارثية.
• التنسيق الانتقائي:أنها توفر الإشارات الحالية اللازمة لمرحلات التيار الزائد للعمل بشكل انتقائي، وعزل القسم المعيب فقط مع الحفاظ على بقية النظام في الخدمة.
• تقليل الضرر:من خلال تمكين إزالة الأعطال بسرعة، تساعد الأشعة المقطعية على تقليل حجم ومدة تيارات الأعطال، مما يقلل من الضغط الحراري والميكانيكي على ملفات المحولات.

4. الكفاءة التشغيلية والتحكم

• التحكم الآلي في التبريد:تعمل إشارات CT تلقائيًا على تشغيل مراوح التبريد ومضخات الزيت استنادًا إلى تيار التحميل في الوقت الفعلي-، مما يؤدي إلى تحسين استهلاك الطاقة وإطالة عمر المعدات.
• إدارة الأحمال:تسمح المراقبة المستمرة للتيار للمشغلين بموازنة الأحمال بشكل فعال ومنع التحميل الزائد، مما يضمن تشغيل المحول ضمن حدود التصميم الخاصة به.

5. مرونة النظام وتوحيده

• توحيد الصك:بغض النظر عن التيار الأساسي (مئات أو آلاف الأمبيرات)، يمكن توحيد المعدات الثانوية لمدخلات 5A أو 1A، مما يبسط التصميم والمخزون والصيانة.
• قابلية التوسع:توفر CTs ذات الصنابير أو النسب المتعددة المرونة لتوسيع النظام في المستقبل أو التغييرات في ظروف الحمل دون استبدال المحول بأكمله.

6. استكشاف الأخطاء وإصلاحها والتشخيص

• تحليل الخطأ:تقوم الأشعة المقطعية بتغذية البيانات إلى مسجلات الأخطاء وأنظمة مراقبة الاضطرابات. يساعد تحليل الأشكال الموجية لتيار الأعطال المهندسين على تحديد سبب الأعطال وموقعها، مما يؤدي إلى تحسين موثوقية النظام بمرور الوقت.
• مراقبة الحالة:تساعد البيانات الحالية المستمرة في تقييم صحة المحولات، واكتشاف الحالات الشاذة (مثل اختلالات التوازن)، والتخطيط للصيانة التنبؤية.

ملخص الفوائد

فئة المنفعة	المزايا الرئيسية
أمان	العزل من الجهد العالي، والحماية من الصدمات الكهربائية
حماية	الكشف السريع عن الأخطاء، وتقليل الأضرار، والتعثر الانتقائي
قياس	مراقبة دقيقة للأحمال وقياس دقيق للإيرادات
يتحكم	التبريد الآلي، والتحميل الأمثل، وتحسين الكفاءة
التوحيد القياسي	معدات ثانوية موحدة، صيانة مبسطة
التشخيص	تسجيل الأخطاء وتقييم الحالة والصيانة التنبؤية

باختصار، محولات التيار ليست مجرد ملحقات ولكنها مكونات أساسية تجعل أنظمة محولات الطاقة الحديثة آمنة وذكية وقابلة للحياة اقتصاديًا.















يتضمن اختيار جهاز CT المناسب مطابقة خصائصه الكهربائية مع متطلبات النظام مع ضمان التوافق المادي.

1. التيار الأساسي (Iₚ)

• موضوعي:العثور على التيار الأساسي المقدر.
• طريقة:احسب الحد الأقصى لتيار الحمل المستمر للمحول. يجب أن يكون التصنيف الأساسي CT أعلى قليلاً من هذه القيمة لتجنب التشبع أثناء التشغيل العادي. يتم توحيد التصنيفات الشائعة (على سبيل المثال، 100A، 200A، 400A، وما إلى ذلك).

2. التيار الثانوي (Iₛ)

• التقييمات القياسية:اختر بين1Aأو5A.
• عامل القرار:يُفضل 1A بشكل عام لتشغيل الكابلات الطويلة بين CT والمقياس/المرحل لتقليل فقد الطاقة. 5A هو معيار تقليدي ومناسب للمسافات الأقصر.

3. فئة الدقة

• للقياس:يختارفئة 0.2 أو 0.5 أو 1.0. كلما انخفض الرقم، زادت دقة إعداد الفواتير والمراقبة.
• للحماية:يختارفئة 5P10 أو 5P20.

"5P" يعني خطأ مركب بنسبة 1% عند التصنيف الحالي.

الرقم (10 أو 20) هوعامل الحد من الدقة (ALF)، مما يشير إلى أن CT يمكنه الحفاظ على دقة تصل إلى 10 أو 20 مرة من التيار المقنن أثناء حدوث خطأ.

4. العبء (الناتج المقدر)

• موضوعي:تأكد من أن جهاز CT يمكنه تشغيل الأجهزة المتصلة.
• طريقة:احسب المعاوقة الإجمالية للأسلاك الثانوية وجميع الأجهزة المتصلة (المرحلات، الأمتار).
• مواصفة:حدد CT بتصنيف VA (فولت-Amp) ذلكيتجاوزهذا العبء المحسوب (على سبيل المثال، 5VA، 10VA، 15VA). إذا كان العبء مرتفعًا جدًا، فسوف يصبح التصوير المقطعي مشبعًا ويصبح غير دقيق.

5. الجهد والعزل

• جهد النظام:يجب أن يتطابق جهد عزل جهاز CT مع جهد الخط-إلى-خط الدائرة الأولية (على سبيل المثال، 0.72 كيلو فولت، 12 كيلو فولت، 24 كيلو فولت).
• يكتب:بالنسبة للجهد المتوسط، يعتبر قالب راتنج الإيبوكسي-قياسيًا لمجموعات المفاتيح الكهربائية الداخلية.

جدول ملخص الاختيار

المعلمة	الاعتبارات الرئيسية	المواصفات المشتركة
التيار الأساسي	الحد الأقصى للحمل الحالي + الهامش	e.g., 100A, 400A, 800A
التيار الثانوي	المسافة إلى الأجهزة؛ التوافق	1A(مسافة طويلة) أو5A(معيار)
طلب	دقة الفواتير مقابل اكتشاف الأخطاء	0.2 / 0.5(القياس) أو5P10 / 5P20(حماية)
العبء (VA)	الحمولة الإجمالية للمرحلات والعدادات ومقاومة الأسلاك	على سبيل المثال، 5VA، 10VA، 15VA
جهد النظام	جهد التشغيل للوحة	على سبيل المثال، 0.72 كيلو فولت، 12 كيلو فولت، 24 كيلو فولت
النوع المادي	قيود المساحة؛ بسبار أو كابل	نافذة (حلقية)أو جرح أو شريط-.

القاعدة السريعة للإبهام

مقاس:قم بمطابقة التيار الأساسي مع الحمل الكامل للمحول.

غاية:استخدم الفئة 0.5 للعدادات؛ استخدم 5P10 لمرحلات الحماية.

حمولة:أضف طول السلك وأحمال الجهاز لتأكيد تصنيف VA.



الميزات الأساسية حسب النموذج

جلبة مثبتة على اللوحة-نوع المولد CT (BGCT)

• الغرض منه هو -التركيب على البطانات الطرفية ذات الجهد العالي-للمولد، ومتوافق مع ناقل الطور المعزول (IPB) عند مستويات جهد النظام الأعلى. يدعم تصميم الإطار- المفتوح آثار التركيب المخصصة، ويعمل الهيكل خفيف الوزن كبديل فعال من حيث التكلفة-لوحدات الصب التقليدية، مع سهولة التركيب والصيانة.

جلبة مغلفة-نوع المولد CT (MGCT)

• تصميم منزلق-للتركيب المباشر على البطانات ذات الجهد العالي-للمولد، كما أنه مناسب أيضًا لحاويات IPB ذات الجهد العالي-. يوفر الملف المغلف بالكامل مقاومة ممتازة للغبار والرطوبة والتآكل، مما يضمن تشغيلًا مستقرًا وطويل الأمد-في البيئات الصناعية القاسية والخطرة.

انزلاق مثبت في الخارج-على البطانة CT (SBCT)

• وحدة قائمة بذاتها-للتركيب الخارجي على البطانات ذات الجهد العالي- للمحولات وقواطع الدائرة ونهايات الكابلات. لا يلزم إجراء أي تعديل على المعدات الأساسية، مما يتيح التثبيت السريع والبسيط. إنه حل موثوق به وفعال من حيث التكلفة-لترقيات حماية النظام أو نقاط القياس الإضافية في سيناريوهات الجهد العالي-الخارجية.

تطبيق خاص للانزلاق الخارجي-فوق البطانة CT (eSP)

• نسخة مخصصة من سلسلة BCT-المنزلية الخارجية، والتي تم تطويرها خصيصًا لقواطع دائرة الطاقة SP/SPS. تم إثبات الحقل- منذ عام 1980 للقواطع حتى 72 كيلو فولت، وهو الحل المثالي لإضافة مقاطع مقطعية إضافية للقواطع المزودة في الأصل بمقطع واحد فقط لكل عمود، دون الحاجة إلى تعديل المعدات الحالية.

مثبت داخليًا جافًا-نوع البطانة CT (DBCT)

• تصميم عازل من النوع الجاف- مُحسّن للتركيب-المدمج في المعدات الداخلية ذات الجهد العالي-. ويمكن تركيبه على البطانات -القاطعة لدائرة الخزان الميتة، كما أنه مناسب أيضًا للخزانات الضيقة -الظروف الجوية أو مقصورات مجموعة المفاتيح الكهربائية MC. إذا تم تركيبه بشكل صحيح، فإنه يوفر أداءً مستقرًا عند مستويات الجهد العالي للنظام، وهو مثالي لمطابقة المعدات التي لا تحتوي على زيت-ولا تحتاج إلى صيانة-.

زيت مركب داخليًا-نوع جلبة CT (OBCT)

• تم تصميمها للتركيب-المدمج في المعدات ذات الجهد العالي-المغمورة بالزيت. ويمكن تركيبه على-أطواق أرضية جلبة عالية الجهد، أو داخل خزان الزيت-المحولات المعزولة، أو قواطع الدائرة، أو منظمات الجهد. عند تركيبه بشكل صحيح، فإنه يتكيف بسلاسة مع مستويات الجهد العالي، مع توافق ممتاز مع المعدات الأساسية المغمورة بالزيت-.



الميزات الاختيارية العالمية وقدرات التخصيص

• مرونة اللف والنسبة: متوفر في تكوينات الملفات ذات النسبة المفردة (SR)، والنسبة المزدوجة (DR)، والنسبة المتعددة (MR). يتم دعم النسب المخصصة وفئات الدقة وتقييمات التيار الأولية التي تزيد عن 8000 أمبير، مع تصميمات قابلة للتكيف لتتناسب مع خصائص CT الحالية للتحديث أو المشاريع الجديدة.
• تحسين الأداء الأساسي: تتوفر نوى مفرغة للتحكم الدقيق في الثبات والاستجابة العابرة المحسنة، بالإضافة إلى قارنات خطية ذات قلب هوائي لتطبيقات القياس والحماية المتخصصة.
• التركيب والتخصيص الميكانيكي: تتوفر-مجموعات مركزية متعددة-تم تجميعها مسبقًا لتقليل وقت التثبيت في-الموقع. يتم دعم فتحات المواسير المخصصة (ملولبة حتى 1.5 بوصة NPT، وغير -ملولبة حتى 52 مم) بالإضافة إلى حلول خاصة مثل تركيب الوحدات المتعددة-على عمود واحد.
• المعايير والامتثال البيئي: يمكن تصميم جميع الوحدات وفقًا للمعايير الدولية IEC وCSA، مع التخصيص لترددات الشبكة 50 هرتز/60 هرتز. يدعم نموذج نوع الزيت- تصنيف فئة درجة الحرارة حتى 155 درجة لبيئات التشغيل ذات درجة الحرارة العالية-.
• خيارات تسليم مرنة: يمكن تزويد اللفات بصنابير اختبار خاصة حسب الحاجة؛ وتتوفر أيضًا ملفات مستقلة ذات أطراف طرفية أو أسلاك توصيل مرنة لتلبية احتياجات التصنيع والصيانة المتنوعة-في الموقع.
