محول النوع الجاف ذو الجهد المنخفض 800 كيلو فولت أمبير - 6.6 / 0.55 كيلو فولت|جنوب أفريقيا 2025

01 عام

1.1 وصف المشروع

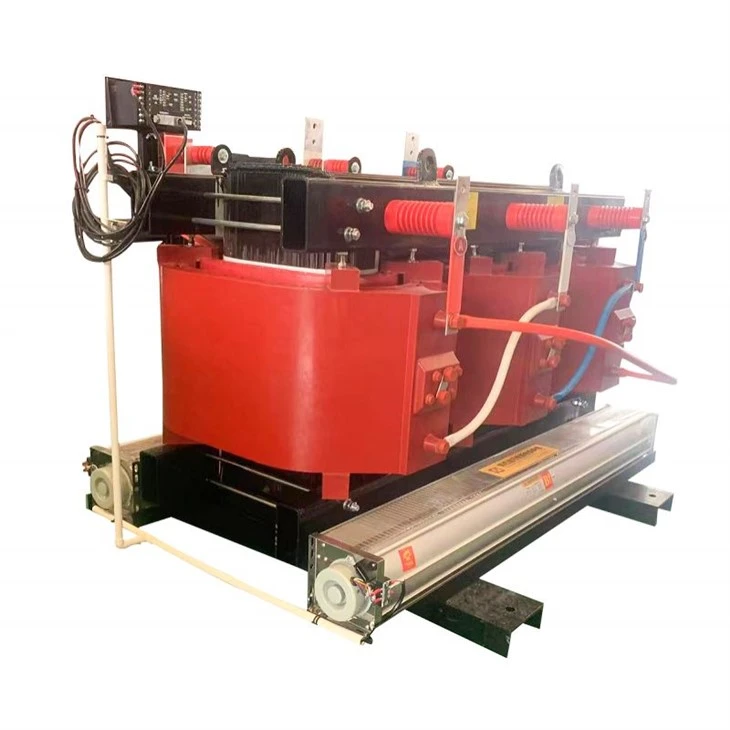

تم تسليم محول النوع الجاف ذو الملف المصبوب بقدرة 800 كيلو فولت أمبير إلى جنوب إفريقيا في عام 2025. وتبلغ الطاقة المقدرة للمحول 800 كيلو فولت أمبير مع تبريد KNAN/KNAF. الجهد الأساسي هو 6.6 كيلو فولت مع نطاق التنصت ± 2 * 2.5٪ (NLTC)، والجهد الثانوي هو 0.55 كيلو فولت، وقد شكلوا مجموعة متجهة من Dyn11.

في عالم اليوم، حيث تعتبر استمرارية الأعمال والسلامة وكفاءة الطاقة ذات أهمية قصوى، فإن المحولات من النوع الجاف{0}}الملف المصبوب تمثل حجر الزاوية لنظام التوزيع الكهربائي الحديث. تم تصميم هذه المحولات لتحقيق أقصى قدر من الموثوقية، وتوفر راحة البال لا مثيل لها. يعمل تصميمها المغطى بمثبطات اللهب-والإيبوكسي- على التخلص من مخاطر الحريق، مما يسمح بالتركيب الآمن بجوار الأحمال المهمة مباشرةً، مما يوفر مساحة قيمة ويقلل تكاليف التثبيت.

من خلال التركيز على الاستدامة والتكلفة الإجمالية المنخفضة للملكية، تتميز محولات الملفات المصبوبة لدينا بتصميمات عالية الكفاءة-تقلل من فقدان الطاقة، مما يؤدي إلى توفير تشغيلي كبير. إنها لا تتطلب أي صيانة فعليًا، وهي مصممة لتحمل أصعب الظروف الصناعية، مما يضمن توفير الطاقة دون انقطاع لعملياتك الأكثر حيوية-من مصانع التصنيع ومشاريع الطاقة المتجددة إلى المجمعات التجارية والبنية التحتية العامة. اختر تقنية الملف المصبوب للحصول على حل طاقة أكثر ذكاءً وأمانًا واستدامة.

1.2 المواصفات الفنية

مواصفات المحولات الجافة ذات الملف المصبوب بقدرة 800 كيلو فولت أمبير وورقة البيانات

1.3 الرسومات

رسم تخطيطي وحجم محولات النوع الجاف من الراتنج المصبوب بقدرة 800 كيلو فولت أمبير.

02 التصنيع

2.1 الأساسية

تم تصميم القلب الحديدي بدقة ليعمل بكثافة تدفق منخفضة، مما يقلل بشكل كبير من عدم فقدان الأحمال -ويضمن الأداء الهادئ. لمنع مسارات التيار الدوامي، يتم تغليف الصفائح الرقيقة بشكل فردي بطبقة عازلة. بعد التكديس، يتم ربط القلب بشكل آمن وتأريضه بشكل متين عند نقطة واحدة، مما يزيل خطر تعميم التيارات ويضمن تشغيلًا آمنًا وموثوقًا وفعالاً في استهلاك الطاقة-.

2.2 لف

بالنسبة لملفات المحولات من النوع الجاف ذات الملفات المصبوبة، يتم ترتيب الموصلات بطريقة منظمة ويتم عزلها بمواد الألياف الزجاجية أولاً، يليها صب الضغط الفراغي باستخدام مركب راتنجات الإيبوكسي المقاوم للحرارة. يشكل الملف المعالج نظام عزل صلب ومدمج لا يتمتع فقط بقوة عازلة عالية وموصلية حرارية لتبديد الحرارة بكفاءة، ولكنه يتميز أيضًا بقدرات قوية ضد التلوث -والتآكل-، وهو مناسب لمختلف التطبيقات الداخلية والخارجية.



2.3 التجميع النهائي

بالنسبة لتجميع المحولات من النوع الجاف ذو الملف المصبوب، يتم وضع قلب الحديد أولاً بثبات. يتم بعد ذلك تجميع اللفات -المصبوبة مسبقًا على القلب مع مكونات العزل التي تعمل على تأمين موضعها. يتم عمل وصلات الرصاص بين اللفات والأطراف الخارجية، ويتم دمج أنظمة التبريد (مثل المراوح المحورية). يتم بعد ذلك إرفاق الهيكل، ويتم إجراء-فحوصات ما بعد التجميع-بما في ذلك اختبارات مقاومة العزل ونسبة الدوران-للتأكد من سلامة الوحدة وأدائها.





03 الاختبار

تتوافق اختبارات المحولات الجافة ذات الملف المصبوب بقدرة 800 كيلو فولت أمبير-6.6/0.55 كيلو فولت مع معايير IEC 60076-1 و60076-3 و60076-11، وتغطي العناصر الروتينية: قياس مقاومة الملف (معدل عدم التوازن أقل من أو يساوي 2%)، فحص نسبة الجهد/إزاحة الطور (Dyn11، الانحراف ±1/10)، مقاومة الدائرة القصيرة/فقدان الحمل وفقدان الحمل/اختبارات التيار، واختبار الجهد المطبق (HV 20kV/60s، LV 5kV/60s)، واختبار تحمل الجهد المستحث (1.1kV، 150 هرتز، 40s)، واختبار التفريغ الجزئي (بحد أقصى أقل من أو يساوي 10pC)؛ جميع القيم المقاسة تلبي المتطلبات، مع نتيجة "النجاح".

04 التعبئة والشحن

4.1 التعبئة

بالنسبة للمحولات من النوع الجاف ذات الملف المصبوب، تتميز عبوات الصناديق الخشبية بزوايا معززة وربط فولاذي على السطح الخارجي للصندوق. في الداخل، يتم استخدام دعامات خشبية مخصصة للمحاذاة مع قاعدة المحول، كما تملأ الحواجز الرغوية الفجوات بين الجسم والصندوق، وتتم إضافة طبقة مقاومة للغبار -محكم الإغلاق-مناسبة لتأمين الوحدة أثناء-المسافة الطويلة أو شحن الأحمال الثقيلة-.



4.2 الشحن

بالنسبة للمحولات من النوع الجاف ذات الملف المصبوب، يتم ترتيب النقل بموجب شروط CIF إلى ميناء ديربان. يتم تحميل المحولات الخشبية-المعبأة في حاويات الشحن؛ يتحمل البائع تكاليف الشحن البحري ويحصل على تأمين الشحن البحري الذي يغطي المخاطر الأساسية. وسيتم نقلها بأمان إلى ميناء ديربان، مع استيفاء البائع لالتزامات التسليم عند تحميل البضائع على متن السفينة.



05 الموقع والملخص

من خلال دمج تكنولوجيا الملفات المصبوبة المتقدمة مع السلامة المتأصلة في البناء من النوع الجاف-، فإن المحولات من النوع الجاف ذات الملفات المصبوبة تلبي الطلب الهام لتوزيع الطاقة المستقر ومنخفض-المخاطر. مثالي للبيئات التي تكون فيها الوحدات المملوءة بالزيت- غير عملية، فهو يتفوق في البيئات القاسية أو الحساسة مع تلبية معايير الأداء العالمية. إنه أكثر من مجرد مكون، فهو العمود الفقري الثابت للبنية الأساسية الكهربائية لديك-مدعوم بالجودة لتمكين عملياتك-على المدى الطويل.
